ضخامت لایه یا Layer hight چیست؟
ضخامت لایه، یکی از پارامتر هایی است که هر اوپراتور پرینتر سه بعدی، قطعا نسبت به تنظیم آن توجه فراوانی میکند. دلیلش چیست؟ به طور خلاصه اینگونه بگوییم که این عدد بر روی استحکام، زیبایی، کارایی و زمان چاپ قطعه تاثیر فراوانی دارد. به همین علت تنظیم این عدد بر اساس کاربرد قطعه بسیار مهم بوده و اشتباه در آن میتواند کل پروسه پرینت و تولید را مختل کند.
قبل از اینکه به طور مفصل درباره ضخامت لایه صحبت کنیم، به شما پیشنهاد میدهیم که به طور کامل وبلاگ پرینتر سه بعدی چیست؟ را از سازه تری دی بخوانید و سپس به این وباگ رجوع کنید تا با دانش کافی، مطالب این وبلاگ را مطالعه کنید. با ما همراه باشید.
درک مفاهیم پایه – ضخامت لایه چطور کار میکند؟
ضخامت لایه به ارتفاع هر لایه از ماده در چاپ سهبعدی اشاره دارد. هرچه این عدد کوچکتر باشد:
- جزئیات بیشتر: سطح صافتر و خطوط کمتری دیده میشود.
- زمان چاپ طولانیتر: مثلاً کاهش ضخامت از ۰.۳mm به ۰.۱mm زمان چاپ را ۳ برابر میکند!
- استحکام احتمالی بالاتر: به شرطی که چسبندگی لایهها به خوبی انجام شود.
علم پشت پرده – ضخامت لایه چطور استحکام را تعیین میکند؟
چسبندگی لایهها: معجزهای به نام اتصال مولکولی
وقتی فیلامنت ذوب شده از نازل خارج میشود، باید به لایه قبلی بچسبد تا ساختاری یکپارچه ایجاد شود. این فرآیند که چسبندگی لایه (Layer Adhesion) نام دارد، یعنی چقدر لایههای پلاستیک ذوب شده به هم میچسبند. به عوامل زیر وابسته است:
– دمای چاپ: هر ماده دمای بهینه مخصوص به خود دارد:
– PLA: 200-220°C (اگر دمای نازل کمتر باشد، لایهها مثل پازل از هم جدا میشوند!).
– PETG: 230-250°C (دمای بالاتر = چسبندگی بهتر، اما خطر تابیدگی!).
– سرعت چاپ: هرچه سریعتر چاپ کنید، زمان کافی برای ذوب و اتصال لایهها وجود ندارد.
– ضخامت لایه: لایههای نازکتر (مثلاً ۰.۱mm) سطح تماس بیشتری ایجاد میکنند و استحکام را تا ۴۰٪ افزایش میدهند!
– لایههای ضخیم: فضای خالی بین خطوط اکستروژن بیشتر است.
– لایههای نازک: تراکم مواد بالاتر و چسبندگی قویتر.
دادههای آزمایشگاهی سازه تری دی – شواهدی که همه چیز را تغییر میدهد!
در آزمایشهای Saze3D، بیش از ۱۵۰ نمونه با ۶ ضخامت لایه مختلف (از ۰.۰۵mm تا ۰.۴mm) تست شدند. نتایج شگفتانگیز بود:
جدول مقایسه استحکام (بر اساس استاندارد ASTM D638):
وضعیت سطح | زمان چاپ (ساعت) | مقاومت خمشی (N) | استحکام کششی (MPa) | ضخامت لایه (mm) |
عالی | ۵.۲ | ۱۲۰ | ۴۵ | ۰.۰۵ |
| خوب | ۳.۸ | ۲۱۰ | ۶۲ | ۰.۱۵ |
| ضعیف | ۱.۵ | ۸۰ | ۲۸ | ۰.۴ |
تحلیل جدول به زبان ساده و یک نتیجهگیری کلیدی:
– ضخامت بهینه: ۰.۱۵mm (تعادل طلایی بین استحکام، زمان چاپ و کیفیت سطح).
– خط قرمز: لایههای ضخیمتر از ۰.۲mm استحکام را تا ۶۰٪ کاهش میدهند!
– نکته جالب: لایههای بسیار نازک (۰.۰۵mm) اگرچه سطحی صاف دارند، اما به دلیل تنش داخلی بالا مستعد ترک خوردن هستند.
راهکارهای عملی – چطور مثل یک حرفهای تنظیمات را بهینه کنیم؟
الف) تنظیمات پیشنهادی Saze3D برای مواد مختلف:
– PLA (قطعات تزئینی یا ماکتها):
– ضخامت لایه: ۰.۱ میلیمتر
– دمای نازل: ۲۱۰°C
– سرعت چاپ: mm/s ۵۰
– پیشنهاد ویژه: برای کاهش تنش داخلی، هر ۱۰ لایه دمای نازل راC ۲° کاهش دهید.
– PETG (قطعات صنعتی یا کاربردی):
– ضخامت لایه: mm ۰.۲
– دمای نازل: C ۲۴۰°
– پرشدگی: ۳۰٪ + الگوی Gyroid
– پیشنهاد ویژه: از محفظه چاپ گرم (C ۳۵-۴۰°) برای جلوگیری از تابیدگی استفاده کنید.
– نایلون (قطعات مهندسی با استحکام بالا):
– ضخامت لایه: mm ۰.۱۵
– دمای نازل: C ۲۶۰°
– هشدار: حتماً فیلامنت را قبل از چاپ ۲۴ ساعت در خشککن قرار دهید!
ب) ۳ اشتباه مرگبار که استحکام را نابود میکنند:
۱. استفاده از نازل نامناسب:
– نازل ۰.۴mm برای ضخامت ۰.۳mm = فاجعه! (فضای خالی بین لایهها افزایش مییابد).
– فرمول طلایی Saze3D: قطر نازل باید حداقل ۱.۲ برابرضخامت لایه باشد.
۲. چاپ در محیط سرد:
– دمای زیر C ۲۰° چسبندگی لایهها را کاهش میدهد.
– راه حل: یک جعبه مقوایی ساده دور پرینتر بگذارید تا دمای محیط کنترل شود!
۳. فیلامنت مرطوب:
– رطوبت ۵٪ = کاهش ۵۰٪ی استحکام!
– پیشنهاد Saze3D: از فیلامنتهای ضد رطوبت با بستهبندی وکیوم شده استفاده کنید.
فناوریهای پیشرفته – قطعاتی با استحکام فوقالعاده
۱. سیستم کنترل دمای هوشمند (ICAS):
– چطور کار میکند؟ سنسورهای مادون قرمز، دمای هر لایه را در لحظه اندازهگیری میکنند و نازل را تا ۵°C تنظیم میکنند.
– مزیت: چسبندگی لایهها در تمام طول چاپ یکنواخت میماند.
۲. نازلهای الماسپوش:
– ویژگیها:
– کاهش اصطکاک تا ۳۰٪
– افزایش دقت اکستروژن
– عمر مفید ۲ برابر نازلهای معمولی
– نتیجه: سطحی صاف مثل آینه بدون نیاز به سمباده زدن!
۳. فیلامنتهای نانوکامپوزیت:
– ترکیب: PLA + نانوذرات سیلیکون کاربید
– مزیت: استحکام ضربهای ۲ برابر فیلامنتهای معمولی
داستان موفقیت – چگونه یک کارگاه تولید قطعات صنعتی استحکام قطعاتش را ۳ برابر کرد؟
شرح پروژه:
یک کارگاه تولید قطعات صنعتی با مشکل شکست مکرر قطعات تحت فشار مواجه بود. قطعات با ضخامت لایه mm ۰.۳ چاپ میشدند و پس از ۲ هفته ترک میخوردند.
راهکار سازه تریدی:
– تغییر ضخامت لایه به ۰.۱۵mm
– استفاده از فیلامنت نانوکامپوزیت
– تنظیم دمای نازل روی °۲۳۵
نتیجه:
– استحکام قطعات از ۲۸MPa به ۸۵MPa افزایش یافت!
– هزینه تولید ۲۰٪ کاهش پیدا کرد!
اکتشافات فعالان این حوزه! رازهایی که آزمایشهای عملی فاش کردند!

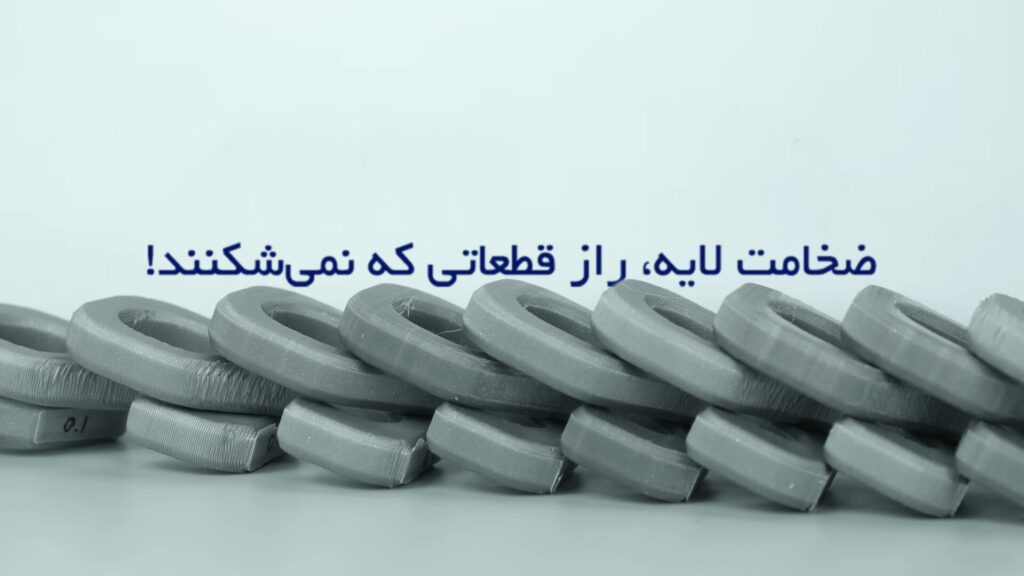

در جدیدترین ویدیوی منتشرشده توسط یک یوتیوبر فعال در حوزه چاپ سهبعدی، آزمایشهای جالبی روی رابطهٔ ضخامت لایه و استحکام قطعات انجام شده است. این پژوهش عملی با طراحی قلابهای تست استاندارد و چاپ آنها در جهتها و ضخامتهای مختلف لایه، به نتایج شگفتانگیزی رسیده که برخی باورهای رایج را به چالش میکشد!
نتایج کلیدی از آزمایشهای عملی:
۱. معمای جهتگیری قطعات:
– نمونههای خوابیده (چاپ شده به صورت افقی):
– استحکام تقریباً یکسان در ضخامتهای mm ۰.۰۵ تا mm ۰.۲!
– کاهش ۳۵ درصدی استحکام در ضخامتهای mm ۰.۳ و mm ۰.۴ به دلیل فضای خالی بین لایهها.
– سطح شکست در لایههای ضخیم، شبیه پازل، اما در لایههای نازک، یکدست مانند قطعات تزریق پلاستیک!
– نمونههای ایستاده (چاپ شده به صورت عمودی):
– شکست بین لایهها در ۹۰٪ موارد!
– قویترین نمونه: ضخامت mm ۰.۱۵ با استحکام ۲ برابر نمونههای mm ۰.۴!
– نکته جالب: کاهش تعداد لایهها (در ضخامتهای بالاتر) احتمال خطا را کم میکند، اما استحکام کلی را کاهش میدهد!
۲. نسبت طلایی نازل به ضخامت لایه:
– اگر قطر نازل شما ۰.۴mm است، هرگز ضخامت لایه را بیش از ۰.۲mm تنظیم نکنید!
۳. معمای لایههای نازک:
– لایههای ۰.۰۵mm با وجود سطح صاف، استحکام کمتری نسبت به ۰.۱۵mm داشتند!
– دلیل: گرمای بیش از حد نازل به دلیل زمان چاپ طولانی = تخریب جزئی PLA!
– نشانه: تغییر رنگ فیلامنت در لایههای نازک!
۵ درس عملی از این آزمایشها:
۱. برای قطعات تحت فشار، ۰.۱۵mm جادو میکند!
– تعادل بین استحکام، زمان چاپ، و کیفیت سطح.
۲. جهتگیری چاپ را هوشمندانه انتخاب کنید!
– این نکته بسیار مهم است که اگر قطعه تحت فشار عمودی است، از چاپ افقی با ضخامت ۰.۱۵mm استفاده کنید. مثلا در قلاب استفاده شده جهت تست در دستگاه استاندارد، قلاب هایی که فشار دستگاه بین لایه ها نبود مقاومت بهتری نشان میدادند.
۳. نازل مناسب انتخاب کنید!
-ضخامت نازل ۰.۴mm + ۰.۲mm = ترکیب ایدهآل برای قطعات کاربردی.
۴. از دمای متغیر استفاده کنید!
– هر ۱۰ لایه، دمای نازل را C ۲° کاهش دهید تا از تخریب حرارتی جلوگیری شود.
۵. فضای خالی بین لایهها را جدی بگیرید!
– در ضخامتهای بالای ۰.۲mm ، پرشدگی را ۱۰٪ افزایش دهید تا استحکام جبران شود.
پرسش بیپاسخ: چرا منابع علمی نتایج متناقضی گزارش میکنند؟
این یوتیوبر با بررسی دهها منبع، به ۳ دلیل اصلی رسیده است:
– تفاوت مواد: رفتار PLA با PETG یا نایلون کاملاً متفاوت است!
– تنظیمات اکستروژن: سرعت چاپ و دمای نازل میتوانند نتایج را وارونه کنند!
– متدهای تست: برخی آزمایشها نیرو را به صورت کششی، برخی دیگر به صورت خمشی اعمال میکنند!
پیشنهاد سازه تریدی:
حتما برای دیدن جلوههای بصری این آزمایشها (از جمله شکست نمونهها و تحلیل فرکتوگرافی)، ویدیوی کامل با زیرنویس فارسی را در سازه تریدی تماشا کنید!
نتیجهگیری: با رعایت نکات مهم پرینت سه بعدی، علم را به خدمت بگیرید و قطعاتی ابدی بسازید!
– ضخامت طلایی: ۰.۱۵mm برای ۹۰٪ کاربردها
– ترفند ویژه: کاهش دمای نازل °۵ هر ۱۰ لایه برای کاهش تنش داخلی
– پیشنهاد نهایی: از نکات دستگاه پرینتر سه بعدی و آموزش های Saze3D که شامل مواردی است که دوست داریم علاوه بر اینکه خودمان آنها را رعایت کنیم، شما هم رعایت کنید رایگان استفاده کنید و بهترین حالت قطعات خود را به تولید برسانید!
سوالات متداول (FAQ)
سوال ۱: بهترین ضخامت لایه برای شروع چاپ سهبعدی چیست؟
پاسخ سازه تریدی:
اگر تازهکار هستید، با mm ۰.۱۵ شروع کنید. این ضخامت برای اکثر کاربردها تعادل مناسبی ایجاد میکند.
سوال ۲: چطور استحکام قطعات PETG را افزایش دهم؟
پاسخ سازه تریدی:
– دمای نازل را تا C ۲۴۵° بالا ببرید.
– از ضخامت لایه mm ۰.۲ استفاده کنید.
– پس از چاپ، قطعه را به مدت ۲ ساعت در آب گرم (C ۶۰°) قرار دهید تا تنشها آزاد شوند.
سوال ۳: بهترین ضخامت لایه برای شروع چیست؟
پاسخ سازه تریدی:
– اگر تازهکار هستید، با ۰.۱۵mm شروع کنید. این ضخامت برای اکثر کاربردها مناسب است.
سوال ۴: چرا قطعات عمودی ضعیفترند؟
پاسخ سازه تریدی:
– در چاپ عمودی، نیرو عمود بر لایهها وارد میشود. برای حل این مشکل، از پرشدگی
۵۰٪ –۴۰ استفاده کنید.
سوال ۵: آیا لایههای نازکتر همیشه بهترند؟
پاسخ سازه تریدی:
خیر! لایههای خیلی نازک (مثلاً ۰.۰۵mm) ممکن است باعث گرمای بیش از حد و تابیدگی شوند.
این مقاله نهتنها یک راهنمای علمی درباره نکات پرینت سه بعدی است، بلکه پر از نکات عملی و آزموده شده توسط متخصصان Saze3Dاست. با به کارگیری این دانش، میتوانید از شکست قطعات جلوگیری کنید و به یک استاد چاپ سهبعدی تبدیل شوید! 🚀
منابع: https://www.cnckitchen.com/blog/the-influence-of-layer-height-on-the-strength-of-fdm-3d-prints، https://www.eufymake.com/blogs/printing-guides/3d-printer-layer-height
