نحوه کار پرینترهای سه‌ بعدی: از فیلامنت تا لیزر

آشنایی با نحوه کار پرینترهای سه‌ بعدی: گام به گام با پرینترهای سه بعدی

پرینتر سه‌ بعدی یکی از جذاب‌ترین فناوری‌های روز است که می‌تواند اشیاء دلخواه شما را لایه به لایه بسازد. تصور کنید مدلی را در کامپیوتر طراحی می‌کنید و پرینتر آن را دقیقا همان‌طور که می‌خواستید می‌سازد! این جذابیت و کنجکاوی درباره‌ی نحوه کار پرینترهای سه‌ بعدی است که افراد زیادی را مشتاق کرده. اگر تا به حال فکر کرده‌اید «پرینتر سه‌ بعدی چگونه کار می‌کند؟» و دوست دارید ساده ولی دقیق این فناوری را بشناسید، این وبلاگ برای شماست. در ادامه با ما همراه باشید تا به زبان ساده نحوه کار پرینترهای سه‌ بعدی را شرح دهیم. برای آشنایی بیشتر و کسب اطلاعات جامع تر درباره‌ی صنعت چاپ سه بعدی می‌توانید وبلاگ پرینتر سه بعدی چیست را مطالعه کنید.

انواع پرینترهای سه بعدی

حالا که قصد درایم درباره نحوه کار پرینترهای سه‌ بعدی صحبت کنیم، خوب است بدانیم همه‌ی آن‌ها به یک روش کار نمی‌کنند. در واقع، بسته به نوع کاربرد و متریالی که استفاده می‌شود، چاپ سه‌ بعدی می‌تواند با تکنولوژی‌های مختلفی انجام شود. در این بخش با مهم‌ترین انواع پرینترهای سه‌ بعدی آشنا می‌شویم تا ببینیم هر کدام چه ویژگی‌هایی دارند و برای چه کارهایی مناسب‌ترند. نحوه کار پرینترهای سه‌ بعدی بر اساس افزودن مواد به صورت لایه‌لایه می باشد تا حجم دلخواه ایجاد شود. مثل پرینترهای جوهرافشان که کاغذ را در نظر می‌گیریم، با این تفاوت که پرینتر سه‌ بعدی روی یک سطح سه‌ بعدی کار می‌کند و از مواد خاصی مثل فیلامنت پلاستیکی یا رزین مایع استفاده می‌کند. در ادامه هر فناوری را جداگانه بررسی می‌کنیم: FDM که رایج‌ترین است، SLA رزینی (لیزری)، SLS پودری و DLP دیجیتال. با توضیح‌های ساده، اجزا اصلی و کاربردهای هر نوع پرینتر را خواهیم گفت. در پایان نیز به تفاوت‌ها و مزایا و معایب هر کدام اشاره می‌کنیم پس آماده باشید تا همه چیز را درباره نحوه کار پرینترهای سه‌ بعدی بفهمید.

۱. FDM (مدل‌سازی با فیلامنت ذوب‌شونده)

این نوع رایج‌ترین و در دسترس‌ترین نوع پرینتر سه‌ بعدی خانگی است. در FDM، فیلامنت (معمولاً پلاستیکی مثل PLA یا ABS) در هات‌اند ذوب می‌شود و لایه به لایه روی هم قرار می‌گیرد تا مدل نهایی ساخته شود. این روش برای کارهای آموزشی، نمونه‌سازی ساده و کاربردهای شخصی بسیار مناسب است.

۲. SLA (استریولیتوگرافی)

در این تکنولوژی، از رزین مایع حساس به نور و یک منبع لیزر استفاده می‌شود. لیزر رزین را لایه به لایه سخت می‌کند و مدل‌هایی با جزئیات بسیار بالا تولید می‌کند. پرینترهای SLA بیشتر در صنایع دندانسازی، جواهرسازی و نمونه‌سازی دقیق کاربرد دارند.

۳. SLS (تف‌جوشی لیزری انتخابی)

در SLS از پودرهای پلیمری (و گاهی فلزی) استفاده می‌شود. لیزر، ذرات پودر را در نقاط مشخصی ذوب کرده و لایه به لایه مدل را می‌سازد. این روش نیازی به ساپورت‌گذاری ندارد و برای قطعات صنعتی، مکانیکی و مقاوم کاربرد دارد.

۴. DLP (پردازش دیجیتال نور)

روش DLP شباهت زیادی به SLA دارد، با این تفاوت که به جای لیزر، از یک ویدئوپروژکتور برای سخت‌کردن رزین استفاده می‌شود. این تکنولوژی نیز جزئیات بالایی ارائه می‌دهد و سرعت چاپ آن معمولاً بیشتر از SLA است.

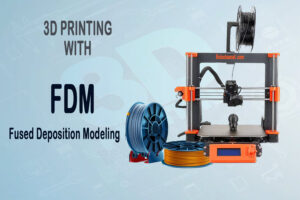

نحوه کار پرینتر سه‌ بعدی FDM (ساخت با فیلامنت)

پرینتر سه‌ بعدی FDM (مخفف Fused Deposition Modeling) بیشترین کاربرد را دارد و معمولا اولین دستگاه سه‌ بعدی است که مبتدیان تجربه می‌کنند. نحوه کار پرینتر سه بعدی FDM به زبان ساده این است که یک رشته پلاستیکی نازک به نام فیلامنت (معمولاً مواد PLA یا ABS) از روی قرقره وارد دستگاه می‌شود. موتورهای کوچک (استپر موتور) فیلامنت را به سمت یک نازل فلزی داغ (هد حرارتی) می‌رانند. هد داغ (Hotend) فیلامنت را گرم و ذوب می‌کند تا به حالت مایع درآید. سپس این ماده مذاب از نازل بیرون می‌آید و دقیقا طبق مسیر مشخص‌شده توسط نرم‌افزار، لایه اول مدل را روی سطح چاپ (معمولا تخت شیشه‌ای یا آهنربایی) می‌نشاند. پس از چاپ یک لایه، هد چاپ یا سطح کار کمی جا‌به‌جا می‌شود و لایه بعدی روی آن ساخته می‌شود. این روند لایه به لایه ادامه پیدا می‌کند تا جسم سه‌ بعدی کامل شود.

اجزای اصلی پرینتر سه‌ بعدی FDM عبارتند از:

• فیلامنت یا چرخ‌من: رشته‌ی پلاستیکی اصلی که مواد چاپی است.
• اکسترودر و موتورهای محرک: اکسترودر متشکل از چرخ‌دنده‌ها و موتور است که فیلامنت را به داخل هد داغ می‌کشد.
• هد داغ (نازل): محلی که پلاستیک ذوب می‌شود و از نوک نازل با قطر مشخص (مثلا ۰٫۴ میلی‌متر) خارج می‌شود.
• تخت چاپ (Build Plate): صفحه‌ای که لایه‌های پلاستیک روی آن چسبانده می‌شود. اغلب گرم می‌شود تا چسبندگی لایه اول بهتر باشد.
• سیستم حرکتی (محورها): مجموعه‌ی موتور و ریل‌ها که هد داغ را در امتداد محورهای X و Y و تخت چاپ را در محور Z حرکت می‌دهند، تا پرینتر سه‌ بعدی بتواند در فضا به هر جهت کار کند.

عکس از : robotsanat.com

در عمل، نحوه کار پرینترهای سه‌ بعدی FDM چگونه است؟ یک مثال ساده می‌شود ساختن یک ماکت کوچک. فرض کنید قصد ساخت یک فنجان پلاستیکی دارید. مدل سه‌ بعدی فنجان را در کامپیوتر طراحی و با نرم‌افزار مخصوص برش می‌زنیم. پرینتر FDM شروع می‌کند به ذوب فیلامنت و رسم تصویر مقطع اول فنجان روی تخت. پس از پایان لایه اول، تخت یک پله پایین می‌رود و لایه بعدی ساخته می‌شود. به این ترتیب، فنجان شما از پایین به بالا به شکل قطره‌ای بزرگ می‌شود. این تکنولوژی چاپ سه بعدی FDM در محیط خانه و مدرسه بسیار محبوب است. به راحتی می‌توانید با هزینه‌ی نه چندان بالا، ماکت‌های آموزشی، قاب خلاقانه، اسباب‌بازی و قطعات دم‌دستی را چاپ کنید. در رشته‌های مهندسی هم برای نمونه‌سازی سریع از طرح‌ها بسیار کاربرد دارد. اگر میخواهید به طور تخصصی تر درباره پرینتر های فیلامنتی بدانید، حتما وبلاگ “پرینتر سه بعدی FDM چگونه کار میکند” را از سری وبلاگ سازه 3D مطالعه نمایید.

مزایا و معایب FDM: از مزایای اصلی این روش، قیمت پایین دستگاه‌ها و مواد مصرفی است. انواع مختلف پلاستیک با خواص متفاوت (مقاومت در برابر حرارت، انعطاف، استحکام) وجود دارد که متناسب نیاز می‌توان استفاده کرد. نگهداری و نحوه کار پرینتر سه بعدی FDM هم نسبتاً ساده است. اما کیفیت سطح و دقت این پرینترها از روش‌های رزینی و پودری کمتر است. لایه‌های پلاستیک معمولا قابل مشاهده است و سطوح خیلی صاف نیستند. برای چاپ اشکال پیچیده و دارای جلوآمدگی هم نیاز به ساختار نگهدارنده (ساپورت) داریم که باید پس از چاپ جدا شود. پرینتر سه‌ بعدی FDM چگونه کار می‌کند؟ – این اصل را بدانید که با ذوب و نشاندن لایه‌های پلاستیک سر هم می‌شود، سرعت چاپ معمولاً متوسط است و برای قطعات کوچک خیلی دقیق نیست. با این حال، برای یادگیری آسان‌ترین روش و چاپ مدل‌های خانگی و آموزشی عالی‌ست. استفاده در کارهای آموزشی، ماکت‌سازی معماری، و قطعات صنعتی ساده از کاربردهای رایج FDM است.

نحوه کار پرینتر سه‌ بعدی SLA (استریولیتوگرافی)

پرینتر سه‌ بعدی SLA (Stereolithography) از جنس متفاوتی استفاده می‌کند: رزین مایع حساس به نور. در این فناوری، نحوه کار پرینتر سه بعدی SLA به این صورت است که یک مخزن (سینی) پر از رزین شفاف و مخصوص قرار دارد. یک منبع نور متمرکز (معمولاً لیزر فرابنفش UV) هر لایه از مدل را روی سطح این مایع نقاشی می‌کند. به عبارتی پرتو لیزر به صورت متقاطع روی مایع تابانده می‌شود تا بخش‌های مشخص شده مدل، سفت و جامد شوند. پس از سخت شدن لایه اول روی پلتفرم چاپ، پلتفرم به مقدار یک لایه بالا می‌آید و لایه‌ی تازه‌ای از رزین روی سطح آماده می‌شود. سپس لیزر لایه دوم را می‌کشد و ترکیب به این ترتیب ادامه می‌یابد. در نهایت جسم شما از رزین سفت‌شده تشکیل می‌شود. بعد از اتمام چاپ، همچنان مقداری رزین مایع روی قطعه وجود دارد که باید با الکل ایزوپروپیل شسته شود. سپس قطعه باید در معرض نور UV قرار گیرد تا کاملاً سخت و پایدار شود. در پایان، سازه‌های نگهدارنده (ساپورت‌های مخصوصی که به مدل وصل شده تا لایه‌ها را نگه دارند) جدا می‌شوند.

در پرینترهای SLA اجزای اصلی عبارتند از:

• مخزن رزین: ظرف شفاف پر از رزین مایع.
• منبع نور (لیزر UV یا پروژکتور): پرتو نوری که هر لایه را به صورت پیکسل‌به‌پیکسل یا کل لایه همزمان می‌پوشاند (در SLA معمولا لیزر نقطه‌ای).
• پلتفرم چاپ: سکویی که جسم روی آن سفت می‌شود و هر لایه ساخته شده روی آن قرار می‌گیرد.
• تجهیزات خنک‌کننده و تمیزکاری: از فن برای جلوگیری از گرم شدن بیش از حد و واحد شستشو/نوردهی پس‌پردازش استفاده می‌شود.

نکته مهم این است که نحوه کار پرینتره سه بعدی SLA به چه صورت است؟ در SLA فرآیند فتوپلیمریزاسیون نامیده می‌شود: رزین فوتوپلیمر به نور حساس است و تابش UV آن را به جامد تبدیل می‌کند. همین امر اجازه می‌دهد مدل‌های بسیار ظریف و با سطوح بسیار صاف چاپ شوند. به همین دلیل دقت چاپ در SLA بسیار بالاست. برای کاربردهایی که نیاز به جزئیات دارند، SLA بهترین گزینه است. به عنوان مثال دندانپزشکی برای ساخت قالب‌های دقیق دندان یا ایمپلنت، جواهرسازی برای ساخت مدل‌های دقیق طلا و نقره، و ساخت نمونه‌ی دقیق قطعات کوچک (مثل مینیاتور یا پرینت‌های تحقیقاتی) از جمله مصارف رایج SLA هستند. در مواردی که نیاز به قطعات پلاستیکی کوچک با سطح کاملاً هموار است، پرینتر SLA به کار می‌آید.

اما معایب SLA نیز وجود دارد. دستگاه‌های SLA معمولاً گران‌تر هستند و فضای کاری بزرگ ندارند. مخزن رزین و خود رزین کمی دست‌وپاگیر و گران است. نیاز به تمیزکاری با الکل و نوردهی پس از چاپ دارد. همچنین قطعات چاپ‌شده تا زمانی که کاملا پس‌پردازش شوند کمی شکننده هستند. نسبت به FDM به مراقبت بیشتری (عینک و دستکش برای برخورد با رزین) نیاز است. در واقع این روش مناسب ساخت مدل‌های کوچک و دقیق است، اما اگر قصد دارید نمونه‌های بزرگ، سریع و ارزان بسازید یا از انواع مواد استفاده کنید، شاید FDM یا دیگر روش‌ها گزینه بهتری باشند. ما در وبلاگ “نحوه کار پرینتر SLA” به طور کامل درباره این نوع از چاپگر های سه بعدی توضیح داده ایم. حتما برای آشنایی بیشتر با این نوع پرینتر، آن را مطالعه نمایید.

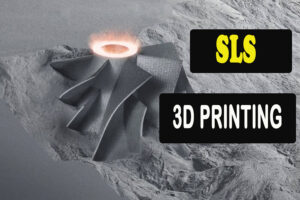

نحوه کار پرینتر سه‌ بعدی SLS (سینتر لیزری انتخابی)

پرینتر سه‌ بعدی SLS (Selective Laser Sintering) یک تکنولوژی صنعتی و قدرتمند است که از پودر به جای فیلامنت یا رزین استفاده می‌کند. نحوه کار پرینتر سه بعدی SLS بر پایه ترکیب پودرهای ریز (معمولاً پلی‌آمید یا نایلون) با لیزر است. در این روش، کل سطح یک محفظه با یک لایه‌ی نازک از پودر پُر می‌شود. سپس یک لیزر قوی و کنترل‌شده، بخش‌های مشخصی از پودر را مستقیماً حرارت می‌دهد تا ذوب یا نیمه‌ذوب شوند و ذرات پودر به هم فشرده شوند. اسکنر لیزر هر لایه از مدل سه‌ بعدی را به صورت نقطه‌ای یا خطی روی پودر می‌کشد. پس از اتمام یک لایه، بستر کار کمی پائین می‌رود و یک لایه‌ی جدید پودر روی سطح ریخته می‌شود. این روند لایه به لایه تکرار می‌شود تا قطعه نهایی شکل گیرد.

یک مزیت بزرگ تکنولوژی چاپ سه بعدی SLS این است که پودر‌های بدون استفاده در اطراف قطعه باقی می‌مانند و به عنوان نگهدارنده عمل می‌کنند، پس نیازی به ساختار نگهدارنده جداگانه نیست. به همین دلیل امکان چاپ هندسه‌های پیچیده با زیرساخت و تو رفتگی‌های دشوار وجود دارد. علاوه بر این، قطعات نهایی SLS به لحاظ مکانیکی بسیار محکم هستند؛ خاصیت آن‌ها شبیه قطعات قالب‌گیری تزریقی است. به دلیل این ویژگی‌ها، SLS در حوزه‌های مهندسی، صنعت و تولید کاربرد وسیعی دارد. برای نمونه، در صنایع خودرو و هوافضا قطعات کاربردی و کاربردهای صنعتی، قطعات پروتوتایپ با استحکام بالا و حتی تولید قطعات نهایی با تیراژ کم از SLS استفاده می‌شود. این تکنولوژی برای کاربردهای صنعتی و مهندسی ارزشمند است.

اما معایبی هم دارد: دستگاه‌های SLS بزرگ و گران هستند و کار با پودر نیاز به نکات ایمنی دارد (مثلاً ماسک یا دستگاه‌های فیلتراسیون). پس‌پردازش شامل خنک‌کردن تدریجی و تمیزکاری کامل قطعات از پودر اضافی است. سرعت چاپ هم معمولاً نسبت به FDM و SLA پایین‌تر است چون فضا و لیزر بزرگتری باید گرم شود. با این حال، اگر قطعۀ شما باید استحکام بالا و پیچیدگی زیاد داشته باشد (مثلاً یاتاقان‌ها، محفظه‌های پیچیده، قالب‌های صنعتی)، SLS مناسب‌ترین گزینه است.

برگرفته از : robotsanat.com

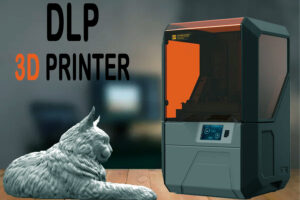

نحوه کار پرینتر سه‌ بعدی DLP (پردازش نور دیجیتال)

پرینتر DLP (Digital Light Processing) نیز مانند SLA از رزین مایع حساس به نور استفاده می‌کند، اما منبع نور آن با SLA فرق دارد. در DLP به جای لیزر نقطه‌ای از یک ویدئوپروژکتور دیجیتال استفاده می‌شود. نحوه کار پرینتر سه بعدی DLP بدین صورت است که یک صفحه (LCD) میکرومیرورها را در یک ماتریس آرایش می‌دهد و تصویر تمام لایه‌ی مدل را یک‌جا روی سطح رزین مایع می‌پراکند. با تابش یک تصویر UV، تمام پیکسل‌های تصویر لایه مورد نظر در یک زمان سفت می‌شوند. بنابراین برخلاف SLA که لایه به لایه و نقطه‌ای چاپ می‌کرد، DLP کل لایه را یک‌جا در کسری از ثانیه پخت می‌دهد. به همین دلیل سرعت چاپ در DLP بسیار بالاست. پس از هربار تابش، پلتفرم یک لایه بالا می‌آید و ناحیه‌ی تازه‌ای از رزین آماده می‌شود.

در نتیجه، تکنولوژی چاپ سه بعدی DLP معادل دیجیتال SLA است و دقت چاپ بالایی دارد (کیفیت وابسته به رزولوشن و اندازه پیکسل‌های صفحه پروژکتور است). این روش هم مانند SLA نیاز به شستشو و نوردهی پس از چاپ دارد. به‌روزرسانی‌های اخیر باعث شده پرینترهای DLP ارزان‌تر و جمع‌وجور شوند؛ به ویژه در ابعاد رومیزی می‌توان مدل‌های با جزئیات فراوان را با سرعت بالا چاپ کرد. اگر بخواهیم تفاوت DLP با SLA را خلاصه کنیم: DLP با نوردهی یک‌باره تمامی لایه، سرعت بالاتری نسبت به SLA دارد، در حالی که SLA با لیزر نقطه‌ای دقت بالای بسیار بالا را ارائه می‌دهد. هر دو برای کاربردهای مشابه از جمله جواهرسازی، دندانپزشکی و تولید سریع نمونه‌های با جزئیات کاربرد دارند.

نتیجه‌گیری

در این مقاله با نحوه کار پرینترهای سه‌ بعدی مثل FDM، SLA، SLS و DLP آشنا شدیم و فهمیدیم که هرکدام چگونه مواد را به شیوه‌ای خاص به شکل سه‌ بعدی درمی‌آورند. هر فناوری ویژگی‌ها، مزایا و محدودیت‌های خودش را دارد؛ مثلاً FDM برای کاربران خانگی و آموزشی مقرون‌به‌صرفه است، در حالی که SLA و DLP دقت بسیار بالایی دارند ولی کار با رزین نیاز به دقت و تجهیزات ایمنی دارد. SLS هم برای ساخت قطعات مستحکم و صنعتی مناسب است، اما تجهیزات گران‌تری می‌طلبد.

اگر به دنیای چاپ سه‌ بعدی علاقه‌مندید، بهتر است بسته به نیاز، هدف و بودجه‌ی خود یکی از این فناوری‌ها را انتخاب کنید. پرینترهای سه‌ بعدی ابزارهایی شگفت‌انگیز برای ساخت، آموزش و نوآوری هستند. با کمی مطالعه و تمرین می‌توانید بر نحوه کار آن‌ها مسلط شوید و از ساخت ایده‌های خلاقانه لذت ببرید.

سوالات متداول (FAQ)

۱. نحوه کار پرینترهای سه‌ بعدی چگونه است؟
پرینترهای سه‌ بعدی با ساختن لایه‌به‌لایه یک جسم فیزیکی از روی یک مدل دیجیتالی کار می‌کنند. بسته به نوع پرینتر، از فیلامنت پلاستیکی، رزین مایع یا پودر استفاده می‌شود و هر لایه طبق دستور نرم‌افزار مخصوص، چاپ می‌شود.

۲. نحوه کار پرینتر سه بعدی FDM به چه صورت است و چه کاربردی دارد؟
FDM رایج‌ترین نوع پرینتر سه‌ بعدی است که با ذوب‌کردن فیلامنت پلاستیکی و قرار دادن آن لایه‌به‌لایه روی یک سطح، مدل نهایی را می‌سازد. این نوع پرینتر برای کاربردهای خانگی، آموزشی و نمونه‌سازی ساده بسیار مناسب است.

۳. تفاوت نحوه کار پرینترهای سه‌ بعدی FDM و SLA در چیست؟
FDM از فیلامنت پلاستیکی استفاده می‌کند و کیفیت متوسطی ارائه می‌دهد، در حالی که SLA از رزین مایع و لیزر برای ساخت مدل‌های بسیار دقیق با سطح صاف استفاده می‌کند. SLA مناسب کاربردهایی است که دقت بالا نیاز دارند.

۴. آیا استفاده از پرینتر سه‌ بعدی سخت است؟
خیر، یادگیری نحوه کار پرینتر FDM ساده است و منابع آموزشی فراوانی برای آن وجود دارد. البته مدل‌های SLA یا SLS ممکن است به تجربه و مراقبت بیشتری نیاز داشته باشند.

۵. رزین پرینتر SLA خطرناک است؟
رزین حساس به نور باید با احتیاط استفاده شود. حتماً باید از دستکش و عینک محافظ استفاده کرده و محل کار تهویه خوبی داشته باشد. همچنین پس از چاپ، قطعه نیاز به شستشو و نوردهی دارد.

۶. آیا همه مدل‌های سه‌ بعدی نیاز به ساپورت دارند؟
در پرینترهای FDM و SLA برای چاپ اشکال پیچیده یا دارای برآمدگی، باید از ساپورت (نگهدارنده) استفاده کرد. اما در پرینترهای SLS به دلیل استفاده از پودر، ساپورت لازم نیست چون پودر خودش نقش نگهدارنده را ایفا می‌کند.

۷. تفاوت نحوه کار پرینتر سه بعدی SLS و دیگر روش‌ها در چیست؟
در SLS به جای فیلامنت یا رزین، از پودر استفاده می‌شود و لیزر، ذرات پودر را ذوب می‌کند. این روش دقت و استحکام بالایی دارد و برای قطعات صنعتی و مهندسی مناسب است.

۸. چرا برخی از پرینترها پس از چاپ نیاز به نوردهی دارند؟
در نحوه کار پرینترهای سه‌ بعدی رزینی مثل SLA و DLP، بعد از چاپ، مدل هنوز کاملاً سخت نشده است. برای تثبیت و سفت شدن کامل باید آن را در معرض نور UV قرار داد.

۹. آیا پرینتر سه بعدی DLP بهتر از SLA است؟
هر دو کیفیت بالایی دارند اما DLP به دلیل تابش هم‌زمان کل لایه، سرعت چاپ بیشتری دارد. SLA معمولاً دقت بالاتری دارد چون لایه‌ها را نقطه‌به‌نقطه با لیزر چاپ می‌کند.

۱۰. کدام پرینتر سه بعدی برای شروع بهتر است؟
اگر تازه‌کار هستید و می‌خواهید با هزینه‌ی کمتر شروع کنید، پرینتر FDM بهترین انتخاب است. ساده، مقرون‌به‌صرفه و مناسب برای پروژه‌های آموزشی و خانگی است.
