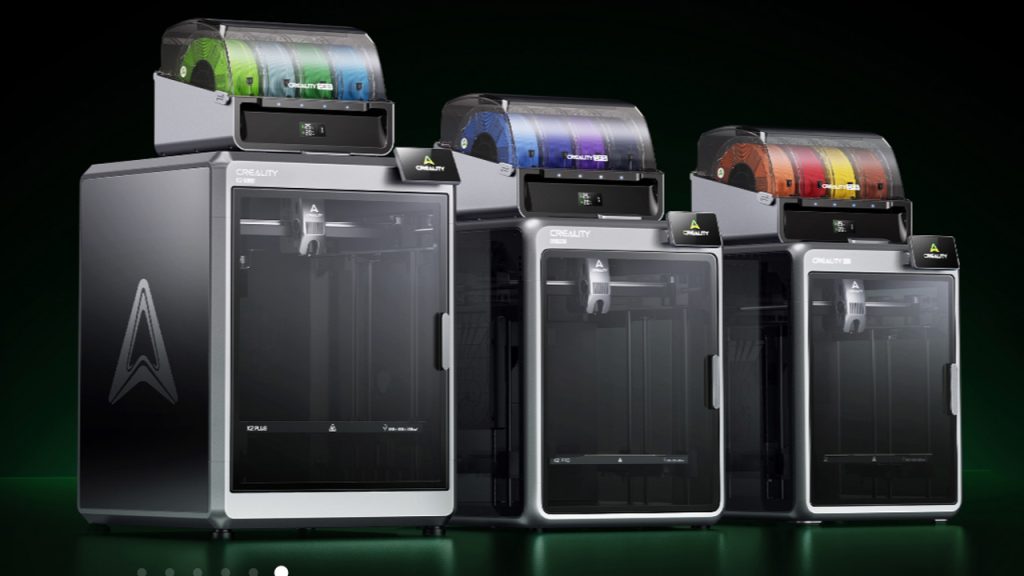

پرینتر سه بعدی FDM چگونه کار می‌کند؟

نحوه کار پرینتر سه‌بعدی FDM: راهنمای جامع

چاپ سه‌بعدی به فرآیندی گفته می‌شود که در آن یک جسم سه‌بعدی با افزودن لایه‌لایه مواد ساخته می‌شود. فناوری مدل‌سازی تراکمی گداخته (FDM) یکی از رایج‌ترین روش‌های چاپ سه‌بعدی است که طی آن پلاستیک ترموپلاستیک ذوب‌شده به‌صورت رشته‌های نازک لایه‌لایه روی بستر چاپ رسوب می‌کند.

در این روش، فیلامنت (نوار پلاستیکی) توسط یک اکسترودر به نازل رسانده می‌شود، در دمایی معیین که وابسته به جنس فیلامن است، ذوب شده و از نازل گذر می‌کند تا لایه جدیدی روی لایه قبلی بنشیند. به زبان ساده، پرینتر FDM فیلامنت را از نازل داغ عبور می‌دهد، ذوب کرده و لایه‌لایه روی تخت قرار می‌دهد؛ این لایه‌ها در نهایت به هم می‌چسبند و قطعه نهایی شکل می‌گیرد. FDM به دلیل ارزان بودن، سادگی و قابلیت استفاده با مواد متنوع، پرکاربردترین فناوری چاپ سه‌بعدی در جهان است.

تاریخچه پرینتر سه بعدی FDM:

قبل از اینکه به سوال “پرینتر سه بعدی FDM چگونه کار می‌کند؟” پاسخ دهیم، بگذارید اول مروری سریع بر تاریخچه این فناوری داشته باشیم. فناوری FDM در اواخر دهه ۱۹۸۰ توسط اسکات کرامپ (Scott Crump)، بنیان‌گذار شرکت Stratasys، ابداع و در سال ۱۹۸۹ ثبت اختراع شد. پس از آن، Stratasys اولین دستگاه‌های تجاری چاپ FDM را عرضه کرد.

در واقع اصطلاح FDM که مخفف Fused deposition modeling توسط Stratasys به ثبت تجاری رسید؛ البته در برخی از منابع از نام معادل FFF که مخفف Fused Filament Fabrication نیز استفاده می‌شود.

در طول دهه‌های بعد، پرینترهای FDM کم‌کم خانگی و در دسترس عموم مردم قرار گرفتند (برای مثال برند MakerBot بر اساس همین فناوری توسعه یافت) و امروزه در کاربردهای آموزشی، مهندسی، پزشکی و تولید سریع پروتوتایپ به‌طور گسترده به‌کار می‌روند و از آن به عنوان یکی از دستگاه های انقلاب صنعتی چهارم نام برده میشود.

اجزای پرینتر FDM چیست؟

اجزای کلیدی پرینترهای FDM شامل اکسترودر (موتور پله‌ای و بخش گرم‌کننده)، نازل (سر چاپ)، تخت چاپ (معمولاً گرم‌شونده)، موتورهای پله‌ای (Stepper) و برد الکترونیکی مرکزی است. اکسترودر، که توسط موتور و چرخ‌دنده‌ها کار می‌کند، فیلامنت ترموپلاستیک را از روی قرقره به سمت نازل هدایت می‌کند.

نازل پس از گرم شدن پلاستیک را ذوب کرده و آن را لایه‌لایه روی بستر چاپ می‌پاشد. تخت چاپ معمولاً گرم می‌شود تا چسبندگی بهتری ایجاد شده و از تاب‌خوردگی قطعه جلوگیری شود. موتورهای پله‌ای حرکت اکسترودر و تخت را در راستای محورهای X/Y/Z کنترل می‌کنند و در نهایت یک برد کنترلر مرکزی دما و فرمان موتور و سایر اجزای چاپگر را مدیریت می‌کند. به طور

خلاصه اجزای یک پرینتر سه بعدی FDM متداول شامل موارد زیر است:

• فیلامنت: نوار ترموپلاستیک (معمولاً قطر ۱٫۷۵ یا ۳ میلی‌متر) که ماده خام چاپ است و روی قرقره قرار می‌گیرد.
• اکسترودر (Extruder): شامل موتور پله‌ای (برای کشیدن فیلامنت) و بخش گرم‌کننده (هات‌اند) است. اکسترودر فیلامنت را می‌کشد، از لوله‌ای PTFE عبور می‌دهد و به هات‌اند تحویل می‌دهد. در سیستم‌های مستقیم (Direct Drive) اکسترودر مستقیماً روی هد چاپ قرار دارد و در نوع Bowden فیلامنت از فاصله با لوله بلندتری به نازل می‌رسد.
• نازل (Nozzle): بخش انتهایی هات‌اند است که فیلامنت مذاب را با قطر مشخص (معمولاً ۰٫۴ میلی‌متر) روی تخت پخش می‌کند. قطر نازل ضخامت لایه چاپی را تعیین می‌کند.
• تخت گرم‌شونده (Heated Bed): سطحی است که قطعه روی آن ساخته می‌شود. گرم کردن تخت (مثلاً تا ۶۰–۱۱۰°C که وابسته به جنس فیلامنت است) باعث می‌شود لایه اول بهتر به آن بچسبد و از پدیده ای به نام تاب‌برداشتن یا همان Warping پلاستیک جلوگیری شود.
• موتورهای پله‌ای: شامل موتورهای کنترل حرکت اکسترودر و بستر در محورهای X، Y و Z می‌شوند و جهت حرکت دقیق هد چاپ را فراهم می‌کنند.
• برد کنترلر: برد الکترونیکی مرکزی (مثل Arduino با درایورهای مخصوص) است که فرمان دما، حرکت موتورها و فرمان‌های کلی چاپگر را بر عهده دارد.

اگر میخواهید درباره اجزای پرینتر سه بعدی بیشتر بدانید، پیشنهاد ما به شما خواندن وبلاگ “اجزای پرینتر سه بعدی FDM“ از سری وبلاگ سازه 3D است.

مراحل کار FDM: از مدل تا قطعه نهایی

1. طراحی مدل سه‌بعدی: ابتدا یک مدل سه‌بعدی با انواع نرم‌افزارهای طراحی سه بعدی مانند بلندر و … طراحی می‌شود یا از مدل‌های موجود در سایت های مختلف استفاده می‌کنند. خروجی طراحی معمولاً در فرمت استاندارد STL ذخیره می‌شود. سپس این فایل‌های سه بعدی به نرم افزار مربوط به پرینتر که با نام اسلایسر شناخته می‌شود داده شده و به ابعاد فیزیکی ترجمه می‌گردد.
2. اسلایسر و فرآیند Slicing: نرم افزار های اسلایسر به طور خلاصه مجموعه نرم افزار هایی هستند که به شما قابلیت کنترل انواع پارامتر های پرینتر را میدهند و فایل سه بعدی شمارا تحویل گرفته و آن را به فایلی با پسوند g-code  تبدیل میکنند.
   پس در این مرحله از چاپ سه بعدی با پرینتر FDM، فایل STL را در نرم‌افزار Slicer (مانند Ultimaker Cura یا PrusaSlicer) باز می‌کنند.
   پارامترهای چاپ مثل ضخامت لایه، سرعت چاپ، میزان پرشدگی (Infill) و وجود ساپورت‌ها تنظیم می‌شود. خروجی نرم‌افزار، یک فایل G-code است که شامل مجموعه‌ای از دستورالعمل‌های حرکتی و دمایی برای چاپگر می‌باشد.





3. انتقال فایل به چاپگر: فایل G-code با استفاده از کارت SD، USB یا اتصال بی‌سیم در برخی پرینتر های پیشرفته به چاپگر ارسال می‌شود.
4. آماده‌سازی چاپگر: قبل از شروع، فیلامنت درون اکسترودر قرار می‌گیرد و تخت چاپ کالیبره (Level) می‌شود؛ فاصله نازل از تخت تنظیم می‌شود. سپس دمای نازل و تخت روی مقادیر مناسب (با توجه به نوع فیلامنت) تنظیم و گرم می‌شود.
5. شروع عملیات چاپ: پس از رسیدن نازل به دمای مورد نظر، اکسترودر فیلامنت را کشیده و گرم می‌کند. با حرکت هد اکسترودر در صفحه X/Y، پلاستیک مذاب در الگوی طرح روی تخت ریخته می‌شود.
   پس از اتمام یک لایه، یا تخت چند صدم میلی‌متر پایین می‌رود (یا هد اندکی بالا می‌رود) تا لایه بعدی روی آن ساختار چاپ شود. این روند لایه‌لایه تا تکمیل قطعه ادامه می‌یابد. (برای مثال Hubs توضیح می‌دهد که پس از گرم شدن نازل، فیلامنت توسط هد اکسترودر به بیرون رانده می‌شود و قطعات لایه‌لایه روی هم رسوب می‌کنند.)



6. اتمام و پس‌پردازش: پس از پایان چاپ، اجازه می‌دهیم قطعه سرد شود و سپس آن را از تخت جدا می‌کنیم. در صورت وجود ساپورت (قطعه ای که وقتی بخشی از مدل روی هوا معلق است و لایه ای برای قرار دادن لایه بعدی وجود ندارد توسط اسلایسر همراه مدل چاپ میشود) می‌توان ساپورت‌ها را جدا کرد و قطعه را سمباده یا تراش داد تا پرداخت سطح نهایی انجام شود.

تحلیل فنی فرآیند ذوب و رسوب‌دهی پلاستیک

در فناوری FDM، فیلامنت از دمای انتقال شیشه‌ای خود (Tg) عبور داده می‌شود تا حالت نیمه‌ذوب لاستیکی (چسبناک) پیدا کند. به‌عبارت دقیق‌تر، All3DP می‌گوید ماده چاپ معمولاً کمی بیش از دمای Tg گرم می‌شود و سپس از نازل خارج می‌گردد. مثلاً PLA دارای دمای انتقال شیشه‌ای حدود ۶۰°C و دمای چاپ نزدیک ۲۰۰°C است. فشار ایجادشده توسط اکسترودر پلاستیک را به درون نازل هدایت می‌کند. نازل بسیار ریز (معمولاً ۰٫۴ میلی‌متر) اجازه می‌دهد ماده مذاب به شکل رشته‌های نازک روی لایه قبلی ریخته شود.

پس از خروج ماده از نازل، رشته‌های پلاستیک به‌سرعت خنک شده و به لایه زیرین می‌چسبند. ضخامت لایه خروجی معمولاً بین ۵۰ تا ۴۰۰ میکرون است (بسته به قطر نازل و تنظیمات نرم‌افزار اسلایسر). برای دستیابی به لایه‌های یکنواخت، دمای نازل و سرعت اکسترودر دقیقاً کنترل می‌شود.
هر لایه چاپ‌شده پس از سرد شدن، بخشی از ساختار نهایی قطعه را می‌سازد. پایداری و یکنواختی جریان پلاستیک در خروجی نازل از عواملی است که کیفیت نهایی چاپ را تعیین می‌کند. (به‌طور خلاصه، پرینتر FDM فیلامنت پلاستیکی را در دمای بالا گداخته و ریزلایه‌لایه روی هم قرار می‌دهد؛ این لایه‌ها پس از سرد شدن با یکدیگر جوش خورده و قطعه نهایی را شکل می‌دهند.)

اجزای مکانیکی اکسترودر نیز نقش اساسی در فرآیند دارند. داخل هات‌اند (سر گرم‌کننده) یک المنت گرمایشی فیلامنت را به دمای مورد نیاز می‌رساند. فیلامنت توسط یک چرخ‌دنده محرک (گایدۀ خورنده) و یک ایدلر فشاری به سمت هات‌اند رانده می‌شود.
در حقیقت، «فیلامنت به داخل اکسترودر داغ فشرده می‌شود و سپس از طریق نازل به لایه قبلی تزریق می‌گردد». قطر نازل و سرعت جریان پلاستیک تعیین‌کننده ضخامت لایه و سرعت پرینت هستند. برای مثال All3DP توصیه می‌کند ضخامت لایه حدود ۰٫۲ میلی‌متر انتخاب شود تا تعادلی بین کیفیت و سرعت ایجاد کند.

مزایا و معایب FDM در مقایسه با دیگر روش‌های چاپ سه‌بعدی

• مزایا: هزینه پایین مواد و مقیاس‌پذیری بالا. پرینترهای FDM با توجه به سادگی طراحی و استفاده از مواد متداول، به‌مراتب ارزان‌تر از دستگاه‌های SLA یا SLS هستند. علاوه بر این، ابعاد چاپ (حجم نهایی قطعه) به‌آسانی قابل افزایش است.
  تنوع مواد و رنگ‌های فیلامنت در FDM بسیار گسترده است؛ برای مثال می‌توان هر کیلوگرم فیلامنت را در محدوده قیمت ۱ الی ۲ میلیون تومان تهیه کرد، در حالی که رزین‌های SLA قیمت بسیار بالاتری دارند.
  مواد خاص مهندسی مانند الیاف کربن‌دار نیز به راحتی در سیستم‌های FDM به کار می‌روند. به‌طور کلی کاربری و نگهداری پرینترهای FDM ساده است و هزینه مصرفی پایینی دارند.
• معایب: کیفیت سطح و دقت چاپ نسبت به روش‌های دیگری مانند SLA یا SLS پایین‌تر است. ضخامت لایه‌های نسبتاً بالا باعث می‌شود سطح قطعه پلکانی و ناهموار دیده شود و اغلب به پس‌پردازش (سنباده‌زنی و صیقل) نیاز باشد.
  همچنین به‌دلیل لایه‌ای بودن ساختار، مقاومت مکانیکی در جهت عمود بر لایه‌ها کمتر است و ممکن است نقطه ضعف ساختاری ایجاد شود. علاوه بر این، برخی مواد (مانند فلزات خالص یا سرامیک) را نمی‌توان به‌طور مستقیم با فناوری FDM چاپ کرد.
  در مقایسه با روش‌های پرسرعت صنعتی (مثل MJF یا Binder Jetting) نیز سرعت چاپ FDM معمولاً کمتر بوده و دقت ابعادی کمتری دارد.

تنظیمات پرینتر FDM برای کاربران مبتدی و متوسط

برای دستیابی به نتایج مطلوب در پرینت‌های FDM، رعایت چند نکته کلیدی ضروری است:

• کالیبراسیون تخت چاپ: تخت چاپ باید کاملاً تراز باشد تا ضخامت لایه اول در تمام نقاط یکسان بوده و به درستی بچسبد. ابزارها یا حسگرهای خودکار (Auto Bed Leveling) می‌توانند این فرایند را تسهیل کنند.
• پارامترهای چاپ: در اکثر سیستم‌های FDM می‌توان دمای نازل، دمای تخت، سرعت چاپ، ضخامت لایه و سرعت فن خنک‌کننده را تنظیم کرد. برای شروع، می‌توانید سرعت چاپ متوسط (مثلاً ~۵۰ میلی‌متر بر ثانیه) و ضخامت لایه ۰٫۲ میلی‌متر را انتخاب کنید.
• تنظیم دما: دمای نازل را متناسب با نوع فیلامنت انتخاب کنید (برای PLA حدود ۱۹۵–۲۲۰°C و برای ABS حدود ۲۴۰–۲۶۰°C). دمای تخت برای چسباندن بهتر PLA حدود ۵۰–۶۰°C و برای ABS حدود ۹۰–۱۱۰°C تنظیم می‌شود.
• استفاده از فن خنک‌کننده: برای فیلامنت‌های حساس به خنک‌سازی (مانند PLA) معمولاً فن خنک‌کننده فعال می‌شود؛ این کار باعث سفت‌تر شدن لایه‌های تازه رسوب شده می‌شود. برای ABS معمولاً فن را کم یا غیرفعال می‌کنند تا از تاب‌برداشتن پلاستیک جلوگیری شود.
• نرم‌افزار Slicer: از یک نرم‌افزار مناسب و به‌روز (مانند Cura، PrusaSlicer یا Simplify3D) استفاده کنید و تنظیمات چاپگر خود (پروفایل ماشین) را وارد کنید. تست چاپ‌های کوچک (مثل مکعب کالیبراسیون) به یافتن بهترین تنظیمات کمک می‌کند.
• نگهداری فیلامنت: فیلامنت‌ها به جذب رطوبت حساس هستند. نگهداری آن‌ها در مکان خشک یا در کیسه‌های سیلیکاژل توصیه می‌شود تا کیفیت چاپ حفظ شود. همچنین، اطمینان حاصل کنید اکسترودر و نازل تمیز هستند تا روانکاری فیلامنت مختل نشود.
• کالیبراسیون جریان (E-steps): اطمینان حاصل کنید مقدار جریان دهی فیلامنت (Extrusion Multiplier) در تنظیمات شما به درستی کالیبره شده باشد تا ضخامت لایه‌ها دقیق خروجی داده شود.
• چسبندگی قطعه به تخت: در صورت نیاز از چسب‌ها یا روکش‌های مخصوص (مثل چسب چوب یا ورق PEI) روی تخت استفاده کنید تا قطعه هنگام چاپ بهتر به تخت بچسبد و کنده نشود.

جمع‌بندی

تکنولوژی FDM به‌خاطر سهولت استفاده، هزینه پایین و تطابق با گستره وسیعی از مواد، نقش محوری در بازار چاپ سه‌بعدی دارد. از ساخت نمونه‌های اولیه سریع در آموزش و مهندسی تا تولید قطعات کاربردی در صنایع گوناگون، کاربردهای FDM روزبه‌روز گسترش می‌یابد. در چشم‌انداز آینده، چند روند مهم در حال شکل‌گیری است: افزایش سرعت چاپ و ابعاد ساخت، به‌طوری که با تکنیک‌های جدید بتوان در زمان کوتاه تری قطعات بزرگ یا چندتکه را تولید کرد.

همچنین هوش مصنوعی و اتوماسیون در فرایند چاپ نفوذ می‌کند؛ مثلاً تنظیم خودکار بستر چاپ، مانیتورینگ آنلاین چاپ و عملیات‌های پس‌پردازش خودکار از جمله پیشرفت‌های آتی هستند. توجه به پایداری محیطی نیز رشد می‌کند؛ شرکت‌های پیشرو روی بازیافت ضایعات فیلامنت و توسعه مواد زیست‌تخریب‌پذیر سرمایه‌گذاری می‌کنند.

علاوه بر این، فناوری‌های چندرنگ و چندماده‌ای FDM امکان ساخت پیچیده‌ترین قطعات را در یک چاپ فراهم می‌کنند؛ مثلاً تلفیق بخش‌های سخت و انعطاف‌پذیر در یک مدل پیشرفت مهمی به‌شمار می‌آید. در کل، مطابق نظر اسکات کرامپ (مخترع FDM)، صنعت چاپ سه‌بعدی افزایشی تازه در «آستانه عصر طلایی» خود قرار دارد و پتانسیل عظیمی برای تحول صنایع مهمی چون هوافضا، خودروسازی و پزشکی وجود دارد.

با ادامه نوآوری در مواد و سخت‌افزار، به‌نظر می‌رسد FDM همچنان بخش عمده‌ای از نیازهای ساخت سریع و تولید اقتصادی را پوشش دهد. اگر اطلاعات این وبلاگ را مفید دانستید، میتوانید برای آشنایی کلی تر با نحوه کار همه پرینتر های سه بعدی از جمله SLA ،SLS و … وبلاگ “نحوه کار پرینترهای سه‌ بعدی: از فیلامنت تا لیزر” را از سازه 3D بخوانید تا به طور کامل و جامع نسبت به این موضوع اشراف داشته باشید.

سوالات متداول (FAQ) درباره فناوری FDM در چاپ سه‌بعدی

1. پرینتر سه‌بعدی FDM چگونه کار می‌کند؟
   پرینتر FDM با ذوب‌کردن فیلامنت پلاستیکی و لایه‌لایه ساختن مدل روی تخت چاپ، قطعات سه‌بعدی تولید می‌کند.

2. چه تفاوتی بین FDM و FFF وجود دارد؟
   در عمل تفاوتی ندارند؛ FDM نام تجاری ثبت‌شده توسط شرکت Stratasys است و FFF معادل رایج و عمومی آن محسوب می‌شود.

3. چه موادی در پرینتر FDM استفاده می‌شود؟
   فیلامنت‌های ترموپلاستیکی مانند PLA، ABS، PETG، TPU و حتی فیلامنت‌های مهندسی مثل Nylon و Carbon-filled در این پرینترها کاربرد دارند.

4. قطعات FDM چه دقت و کیفیتی دارند؟
   دقت چاپ به تنظیمات، نوع فیلامنت، قطر نازل و کالیبراسیون دستگاه بستگی دارد. معمولاً ضخامت لایه‌ها بین ۰٫۱ تا ۰٫۳ میلی‌متر است و کیفیت سطح نیاز به پس‌پردازش دارد.

5. چرا لایه اول در پرینتر FDM اهمیت زیادی دارد؟
   چسبندگی مناسب لایه اول به تخت چاپ برای جلوگیری از تاب‌خوردگی (Warping) و افت کیفیت کل چاپ ضروری است.

6. نرم‌افزار Slicer چیست و چه نقشی در چاپ سه‌بعدی دارد؟
   نرم‌افزارهای Slicer مدل سه‌بعدی را به دستورات حرکتی (G-code) تبدیل می‌کنند و تنظیمات کلیدی چاپ را مشخص می‌کنند.

7. چگونه می‌توان کیفیت چاپ FDM را بهبود داد؟
   با تنظیم دقیق دما، سرعت چاپ، کالیبراسیون تخت، انتخاب فیلامنت باکیفیت و نگهداری صحیح از دستگاه می‌توان کیفیت چاپ را بالا برد.

8. آیا پرینتر FDM برای مبتدیان مناسب است؟
   بله، به‌دلیل قیمت پایین، سادگی کار و تنوع مواد، FDM بهترین انتخاب برای کاربران مبتدی و خانگی است.

9. چه معایبی در چاپ FDM وجود دارد؟
   سطح پلکانی، مقاومت پایین در محور عمود بر لایه‌ها و دقت کمتر نسبت به SLA از جمله معایب رایج این فناوری هستند.

10. آیا می‌توان قطعات صنعتی با پرینتر FDM ساخت؟
    بله، در صورت استفاده از فیلامنت‌های مهندسی و تنظیمات مناسب، می‌توان قطعات کاربردی و حتی صنعتی با دوام قابل قبول تولید کرد.

منابع: مبانی و توضیحات این مقاله بر اساس نشریات و وب‌سایت‌های معتبر بین‌المللی مانند MakerBot و All3DP تهیه شده است.
