نازل پرینتر سه بعدی: کلید کیفیت در چاپ سه بعدی
نازل پرینتر سه بعدی یکی از مهمترین و تأثیرگذارترین قطعات در فرآیند چاپ سهبعدی است که نقش مستقیمی در کیفیت نهایی مدل چاپشده ایفا میکند. در این مقاله بهصورت ساده و کاربردی، همهچیز درباره نازل پرینتر سه بعدی را بررسی میکنیم؛ از نحوه عملکرد آن در اکستروژن گرفته تا انواع نازل (برنجی، استیل، فولاد سخت، تنگستن و …) و مزایا و معایب هر نوع.
همچنین به شما نشان میدهیم چگونه با انتخاب درست نازل پرینتر سه بعدی بر اساس نوع پروژه و فیلامنت، میتوان کیفیت و سرعت چاپ را بهینه کرد. در ادامه، تأثیر قطر نازل بر جزئیات چاپ و نکات مهم برای نگهداری و تمیزکاری آن را مرور خواهیم کرد. این راهنما بهویژه برای کاربران تازهکار طراحی شده است تا با درک بهتر این قطعهی کلیدی، تجربهی موفقتری از چاپ سهبعدی داشته باشند.
اگر علاقهمندید دانش فنی خود را درباره قطعات پرینترهای سه بعدی افزایش دهید، توصیه میکنیم حتماً سری به مقاله جامع ما درباره اجزای پرینتر سه بعدی نیز بزنید.
نازل پرینتر سه بعدی چیست و چه نقشی در چاپ سه بعدی دارد؟
نازل پرینتر سه بعدی قطعهای فلزی و کوچک است که در انتهای اکسترودر قرار میگیرد و نقش اصلی آن، کنترل و هدایت خروج فیلامنت ذوبشده به سمت بستر چاپ است. به زبان ساده، نازل همان قسمتی از هد چاپگر است که مواد مذاب را با دقت بالا لایهبهلایه روی هم قرار میدهد تا مدل سهبعدی ساخته شود. طراحی، جنس و قطر نازل پرینتر سه بعدی تأثیر بسیار زیادی بر کیفیت چاپ، سرعت، و جزئیات مدل نهایی دارد.
نازلهای برنجی به دلیل هدایت حرارتی بالا، یکی از رایجترین انواع نازل پرینتر سه بعدی هستند و برای چاپ فیلامنتهای استاندارد مانند PLA و ABS کاربرد گستردهای دارند. در بیشتر چاپگرهای سهبعدی خانگی، نازل برنجی ۰.۴ میلیمتری بهعنوان گزینه پیشفرض استفاده میشود.

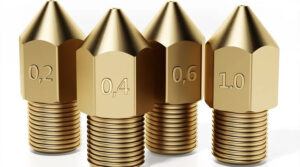

نمونهای از نازل برنجی عکس از : drfilament.com
عملکرد نازل پرینتر سه بعدی در فرایند اکستروژن
برای درک عملکرد نازل پرینتر سه بعدی، ابتدا باید روند اکستروژن را در پرینت سه بعدی بدانیم. فیلامنت از اسپلول خارج شده، توسط اکسترودر (با کمک موتور گامدار) به داخل هاتاند کشیده میشود. در هاتاند، فیلامنت توسط المنت حرارتی ذوب میشود و به حالت مایع درمیآید. سپس این مادهی مذاب از طریق نازل به بیرون رانده میشود و با حرکت دقیق نازل و بستر چاپ، لایهی جدید روی مدل قبلی قرار میگیرد. در این فرایند، نقش نازل بسیار حیاتی است:
هدایت حرارتی: جنس نازل پرینتر سه بعدی، مانند برنج، هدایت حرارتی بالایی دارد و دما را بهطور یکنواخت انتقال میدهد. این ویژگی اطمینان میدهد که فیلامنت در سطح مقطع نازل، بهصورت یکنواخت گرم شده و اکسترود آن به نرمی انجام شود.
کنترل جریان: قطر داخلی نازل تعیین میکند که فیلامنت در چه سرعت و حجمی خارج شود. نازلهای باریک فیلامنت کمتری خارج میکنند (مناسب جزئیات)، و نازلهای عریض حجم بیشتری خروج میدهند (مناسب چاپ سریع).
شکلدهی لایه: نوک نازل به گونهای طراحی شده که پس از خارجشدن فیلامنت، با حرکت دقیق، لبههای لایهها را مشخص کند و ضخامت لایهی چاپ را تعیین نماید. هرچه نازل تمیزتر و سالمتر باشد، چاپ لایهها دقیقتر خواهد بود.
مقاومت در برابر سایش: نازلهای خاص، مثلاً از جنس فولاد سخت یا با روکش مخصوص، در برابر فیلامنتهای ساینده (مانند انواع تقویتشده با الیاف کربن یا فلزات) مقاوم هستند و عمر بیشتری نسبت به نازلهای معمولی دارند.
با توجه به این موارد، واضح است که انتخاب و مراقبت از نازل پرینتر سه بعدی، نقش مهمی در کیفیت نهایی چاپ سه بعدی دارد.
انواع نازل پرینتر سه بعدی
نازل پرینتر سه بعدی را میتوان از نظر جنس و پوشش به دستههای مختلفی تقسیم کرد. در ادامه رایجترین انواع نازل و کاربرد هر کدام را معرفی میکنیم:
نازل برنجی: (Brass Nozzle) رایجترین نوع نازل پرینتر سه بعدی در چاپگرهای خانگی است. برنج علاوه بر هدایت حرارتی خوب، فلزی نسبتاً نرم است که آسان ساخته میشود و هزینهی پایینی دارد. این نازلها برای فیلامنتهای عمومی مثل PLA، ABS و PETG بسیار مناسباند.
نازل فولاد ضدزنگ: (Stainless Steel Nozzle) نازلهایی از جنس فولاد ضدزنگ هستند که در برابر سایش مقاومتر از برنج عمل میکنند. این نازلها میتوانند فیلامنتهای ساینده (مانند فیلامنتهای شیشهدار یا کربندار) را مدت طولانیتری چاپ کنند بدون اینکه جداره نازل خراب شود. فولاد ضدزنگ همچنین نسبت به برخی فلزات دیگر کمتر واکنش شیمیایی نشان میدهد و در نتیجه مناسب کاربردهایی است که نیاز به ایمنی مواد (مثل ابزار آشپزخانه چاپ شده) وجود دارد.
نازل فولاد سخت (Hardened Steel): این نوع نازل پرینتر سه بعدی مخصوص چاپ فیلامنتهای بسیار ساینده است. برای مثال فیلامنتهای نایلون تقویتشده با الیاف کربن یا فلز. نازلهای فولاد سخت میتوانند این دسته از فیلامنتها را بدون فرسودگی سریع هد هدایت کنند، در حالی که نازل برنجی در برخورد با این مواد بهسرعت دچار سایش میشود. از طرفی، فولاد سخت هدایت گرمایی کمتری نسبت به برنج دارد که ممکن است نیاز به دمای بالاتر و سرعت چاپ پایینتر باشد.
نازل تنگستن : این نوع از نازل پرینتر سه بعدی از آلیاژ کربید تنگستن ساخته میشود که بسیار مقاوم در برابر سایش است. مقاومت بالای آن باعث میشود که قطر داخلی نازل در طی چاپهای طولانی با فیلامنتهای ساینده تغییر نکند. نازل تنگستن میتواند برای ساعتها با فیلامنتهای حاوی شیشه یا کربن چاپ کند و در عین حال، قابلیت اکسترود فیلامنتهای معمولی PLA/ABS را نیز دارد.
نازل روکشدار (مثلاً مس آبکاریشده): در برخی نازلهای مسی، برای بهبود مقاومت یا هدایت گرما از روکشهای مختلفی مانند نیکل یا کروم استفاده میشود. این پوششها به افزایش عمر نازل کمک میکنند.
نازل یاقوت کبود (Ruby Nozzle): نازلهای برنجی با نوک یاقوت کبود صنعتی جایگزینشدهاند. این نوک یاقوت کبود، هم هدایت گرمایی خوب برنج را دارد و هم مقاومت بسیار بالایی در برابر سایش (به دلیل سختی یاقوت). چنین نازلی برای چاپ فیلامنتهای خیلی ساینده (مثل فیلامنتهای فلزی یا فیبرهای ضخیم) کاربرد دارد، اما قیمت بالایی دارد.
با وجود انواع مختلف، انتخاب نازل پرینتر سه بعدی به نیاز پروژه و نوع فیلامنت بستگی دارد؛ لذا در ادامه مزایا و معایب هر نوع را بررسی میکنیم.
قطرهای مختلف نازل و تأثیر بر کیفیت و سرعت چاپ
قطر داخلی نازل (معمولاً بر حسب میلیمتر) نقش مهمی در نحوهی چاپ ایفا میکند. رایجترین قطرهای نازل پرینتر سه بعدی ۰.۲۵، ۰.۴، ۰.۶ و ۰.۸ میلیمتر هستند. هر کدام از این قطرها تأثیر متفاوتی بر سرعت و کیفیت چاپ دارند:
۰.۲۵ میلیمتر: خروجی بسیار باریک، بنابراین میتوانید جزئیات فوقالعاده زیادی در مدلهای کوچک چاپ کنید. اما به دلیل قطر کوچک، زمان چاپ بسیار طولانی شده و احتمال گرفتگی نازل بیشتر است. معمولاً این قطر برای اشیاء کوچک چندسانتیمتری توصیه میشود.
۰.۴ میلیمتر (استاندارد): تعادل خوبی بین کیفیت و سرعت ارائه میدهد. این قطر در بسیاری از پرینترهای سه بعدی کارخانهای به عنوان نازل استاندارد نصب است. برای اکثر پروژههای خانگی و صنعتی کوچک، ۰.۴ میلیمتر پاسخگوی نیاز است.
۰.۶ میلیمتر: نسبت به ۰.۴ میلیمتر سریعتر فیلامنت را اکسترود میکند، بنابراین برای چاپ اشیاء بزرگتر و پروتوتایپها مفید است. کیفیت جزئیات کمی پایینتر است، اما برای چاپ قطعات صنعتی یا پروتوتایپهای سریع کاربردی است.
۰.۸ میلیمتر و بالاتر: برای چاپ سریع قطعات بزرگ و مدلهای حجیم مناسب هستند. این قطرها به شدت سرعت چاپ را افزایش میدهند، اما جزئیات ظریف را از دست میدهید. در نتیجه برای مواردی که جزئیات خیلی ریز اهمیت ندارد (مثل سازههای بزرگ یا قطعات مفهومی) استفاده میشوند.
به طور کلی، هر چه قطر نازل پرینتر سه بعدی بیشتر باشد، سرعت چاپ و استحکام لایهها افزایش مییابد و دقت جزئیات کاهش مییابد. بالعکس، نازلهای ریز دقت و جزئیات بالا میدهند اما چاپ را کند میکنند.
برگرفته از : 3dpe.ir
انتخاب نازل مناسب
انتخاب نازل پرینتر سه بعدی مناسب به چند عامل اصلی بستگی دارد:
نوع فیلامنت: اگر فیلامنت استاندارد (مثل PLA، ABS، PETG) استفاده میکنید، نازل برنجی ۰.۴ میلیمتری معمولاً بهترین گزینه است. برای فیلامنتهای انعطافپذیر (TPU/TPE) نیز همین نازل مناسب است، اما ممکن است سرعت چاپ را کاهش دهید. اگر فیلامنتهای ساینده مانند فیبر کربندار، نایلون تقویتشده یا فیلامنتهای حاوی پودر فلزات به کار میبرید، از نازلهای فولاد سخت یا تنگستن استفاده کنید، زیرا این متریالها نازلهای برنجی را سریعا فرسوده میکنند.
کیفیت و جزئیات مورد نیاز: برای چاپهای باکیفیت و دقیق (مانند مجسمههای کوچک، جواهرسازی یا نمونههای پزشکی) از نازلهای ریز (مثلاً ۰.۲۵ یا ۰.۳ میلیمتری) استفاده کنید. اگر به جزئیات کمتر اهمیت میدهید ولی سرعت و حجم بیشتر مد نظر است (مثلاً چاپ نمونههای اولیه بزرگ یا قطعات صنعتی)، نازلهای بزرگتر (۰.۶ تا ۰.۸ میلیمتری) مناسبتر هستند. در جایی که به وضوح پیکسلهای چاپ شده نیازی نیست، استفاده از قطر بزرگتر پروژه را سریعتر میکند.
تجهیزات پرینتر و اکسترودر: اطمینان حاصل کنید نازل انتخابی با نوع هاتاند و اندازه نخ اکسترودر شما سازگار باشد (معمولاً ۱.۷۵ یا ۲.۸۵ میلیمتری). برخی نازلها برای هاتاندهای خاص (مثلا E3D، MK8، Mosquito و غیره) طراحی شدهاند؛ مطمئن شوید نازل با برند هاتاند شما همخوانی دارد.
مدیریت دما و سرعت: اگر قصد چاپ با نازل بزرگ دارید، ممکن است برای رسیدن به جریان موردنظر دمای اکسترودر را افزایش دهید. همچنین سرعت چاپ را بر اساس اندازه نازل تنظیم کنید؛ به عنوان مثال نازل ۰.۸ میلیمتری در سرعت بالا بهتر کار میکند تا خروج یکنواخت داشته باشید.
بودجه و دسترسی: نازلهای تخصصی مثل تنگستن یا یاقوت هزینه بالایی دارند. اگر پروژهتان تجاری است و از فیلامنت ساینده زیادی استفاده میکنید، سرمایهگذاری روی این نازلها منطقی است. اما برای مقاصد آموزشی یا hobbystic با مصرف کم فیلامنتهای استاندارد، نازلهای برنجی کفایت میکنند.
با در نظر گرفتن این موارد میتوانید بهترین نازل چاپ برای کیفیت بالا را انتخاب کنید. به یاد داشته باشید که بعد از تعویض نازل، باید ابعاد و سرعت جریان (Flow Rate) را در نرمافزار برش (Slicer) تنظیم کنید تا با قطر جدید نازل هماهنگ باشد.
نتیجهگیری
نازل پرینتر سهبعدی، با وجود کوچک بودن، نقش مهمی در کیفیت چاپ دارد. انتخاب نازل مناسب با توجه به نوع فیلامنت (مانند PLA یا فیلامنتهای ساینده)، تنظیم درست دما و قطر، و نگهداری منظم آن، باعث افزایش دقت و شفافیت چاپ میشود. نازلهای برنجی برای کاربردهای عمومی مناسباند، اما برای مواد ساینده باید از نازلهای مقاومتری مانند فولاد سخت یا تنگستن استفاده کرد. تمیز نگه داشتن نازل و پرهیز از اشتباهات رایج، عمر نازل را افزایش داده و کیفیت چاپ را بالا میبرد. حتی تغییرات کوچک در انتخاب و مراقبت از نازل میتواند نتایج بزرگی در بهبود تجربه چاپ سهبعدی داشته باشد.
سوالات متداول (FAQ)
۱. نازل پرینتر سه بعدی چه وظیفهای دارد؟
نازل پرینتر سه بعدی قطعهای فلزی در انتهای هاتاند است که فیلامنت ذوبشده را با دقت روی سطح چاپ میریزد. این قطعه مسئول شکلدهی لایهها، کنترل جریان فیلامنت و تأثیر مستقیم بر کیفیت و سرعت چاپ است.
۲. تفاوت نازلهای برنجی، فولادی و تنگستن در چیست؟
برنجی: هدایت حرارتی بالا، مناسب برای فیلامنتهای عمومی مانند PLA و ABS.
فولاد سخت: مقاوم در برابر سایش، مناسب فیلامنتهای ساینده مانند کربندار.
تنگستن: بسیار بادوام و مقاوم، برای چاپهای طولانی با فیلامنتهای خاص.
۳. از چه نازلی برای فیلامنتهای ساینده استفاده کنیم؟
برای فیلامنتهایی که دارای الیاف کربن، شیشه یا فلز هستند، باید از نازل فولاد سخت، تنگستن یا یاقوت کبود استفاده کرد. نازل برنجی در این موارد به سرعت فرسوده میشود.
۴. کدام قطر نازل پرینتر سه بعدی برای شروع مناسبتر است؟
قطر ۰.۴ میلیمتر رایجترین و متعادلترین گزینه برای مبتدیهاست. این اندازه هم کیفیت مناسبی دارد و هم سرعت چاپ قابلقبولی ارائه میدهد.
۵. آیا میتوان نازل را تعویض کرد؟ چطور؟
بله، اکثر پرینترهای سهبعدی امکان تعویض نازل را دارند. برای این کار باید هاتاند را تا دمای کاری گرم کنید، سپس با ابزار مخصوص نازل قدیمی را باز کرده و نازل جدید را با احتیاط ببندید. بهتر است همیشه از ابزار مناسب استفاده کرده و مراقب دمای بالا باشید.
۶. چگونه بفهمیم نازل نیاز به تعویض دارد؟
اگر کیفیت چاپ افت کرده، خطوط چاپ نامنظماند یا فیلامنت بهدرستی اکسترود نمیشود، ممکن است نازل مسدود یا فرسوده شده باشد. تمیزکاری منظم و بررسی ظاهری میتواند کمک کند.
